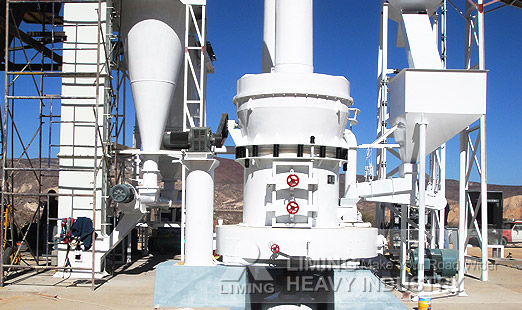

TGM Molino Trapecio Superpreción
La construcción del equipo completo
El molino completo trapecio superpresión de la serie TGM incluye la trituradora de mandíbula, elevador, silo, alimentador vibrador, armario control y la parte del molino principal. El molino principal incluye el molino principal, el analizador, los conductos conectores, el ventilador, el ciclón colector, el colector de polvo.
Principio de trabajo
El molino principal a través el reductor conduce el eje central, arriba del eje se une con el marco, estantes equipados con dispositivo de rodillo y la formación del pivote de rotación. El dispositivo de rodillo no sólo alrededor del eje central de rotación, también alrededor de la revolución de rectificado de rodillos, la molienda de rodillos de fricción de los efectos. Plum sistema de bastidor equipado con una cuchilla, su posición en el extremo inferior de la muela, la hoja y el rodillo de transferencia con los materiales de proceso lanzan entre el anillo de alimentación de molino de rodillo, forma de la capa de basura, la capa de material por rotación de los rodillos de molienda, así hace el trabajo de moler los polvos.
La aplicación del molino trapecio superpresión
El molino trapecio superpresión se utiliza principalmente en el área de cemento, energía eléctrica, metalurgia, quimica, mineral etc. se utiliza moler los materiales de piezas en grano para productos de polvo.
Especificaciones de la Molino Trapecio de Superpresión
| Artícula /modelo | TGM100 | TGM130 | TGM160 |
| Max. tama?o de entrada(mm) | 25 | 30 | 35 |
| Tama?o de productos(mm) | 1.6～0.045 finera puede alcanzar a 0.038 |
1.6～0.045 finera puede alcanzar a 0.038 |
1.6～0.045 finera puede alcanzar a 0.038 |
| Velocidad de cuadro principal(r/min) | 130 | 98 | 82 |
| Cantidad | 4 | 5 | 6 |
| Diámetro(mm) | Ф310 | Ф410 | Ф440 |
| Molino Mayor Modelo | Y225S-4 | Y280S-4 | Y315M-4 |
| Molino Mayor Potencia(Kw ) | 37 | 75 | 132 |
| Molino Mayor Velocidad de giro(r/min) | 1480 | 1480 | 1480 |
| Capacidad(t/h) | 3～8.8 | 6-13 | 13-22 |
| Dimension global(mm) | 7300х5365х8310 | 9200х7000х9645 | 12550х5700х8355 |
| peso(t) | 16 | 26.1 | 35 |
1. La capacidad se basa en la molienda de piedra caliza con la tasa de pasar de 80%.
2. Si hay cambios de los datos técnicos y la dimensión se somete el manual de operación quedado junto con las mercancías entregadas
Tabla 2
| Nombre | artículo | unidad | Datos de especificación y técnico | ||
| TGM100 | TGM130 | TGM160 | |||
| motor de Cuadro principal | modelo | Y225S-4 | Y280S-4 | Y315M1-4 | |
| potencia | kW | 37 | 75 | 132 | |
| Revolución | rpm | 1480 | 1480 | 1480 | |
| motor de Separador | modelo | YCT200-4A | YCT200-4B | YCT205-4A | |
| potencia | kW | 5.5 | 7.5 | 18.5 | |
| Revolución | rpm | 125～1250 | 125～1250 | 125～1250 | |
| Motor de ascensor | modelo | Y100L2-4 | Y100L2-4 | Y112M-4 | |
| potencia | kW | 3 | 3 | 4 | |
| Revolución | rpm | 1420 | 1420 | 1420 | |
| Motor de soplador | Modelo | Y225S-4 | Y280S-4 | Y315M1-4 | |
| potencia | kW | 37 | 75 | 132 | |
| Revolución | rpm | 1480 | 1480 | 1480 | |
| Motor de trituradora | modelo | PE | 250×400 | 250×400 | 250×1000 |
| Y180L-6 | Y180L-6 | Y225M-6 | |||
| potencia | kW | 15 | 15 | 30 | |
| Revolución | rpm | 970 | 970 | 970 | |
| Alimentador vibratorio de Electro-magnética | modelo | GZ2F | GZ2F | GZ3F | |
| potencia | W | 150 | 150 | 200 | |
Aviso: Ningún cambio de los datos técnicos de las Molino Trapecio de Superpresión no será aconsejado además.
