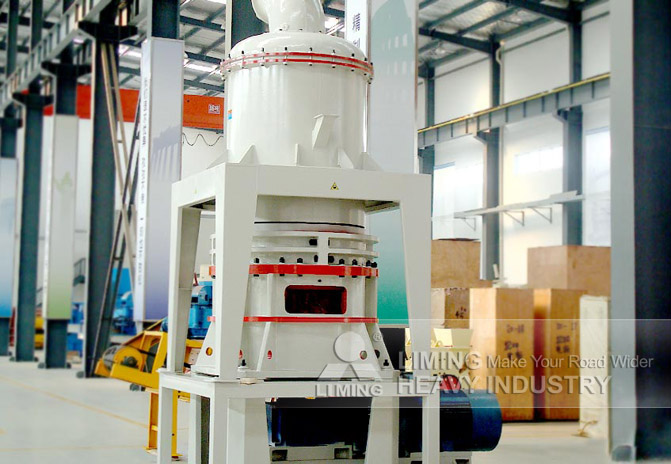

HGM Molino Del Polvo Superfino
Introducción del producto
La serie de HGM de molino para polvo (de tres rodillos de velocidad media) es un equipo de elaboración de harina fina y harina superior, se aplica principalmente en los materials con una dureza media, y los anti-combustibles y anti-explosivos con una dureza por debajo de seis. Por ejemplo calcita, creta, carbonato calico, dolomite, caolín, talco, mica, magnesita, pirofilita, vermiculita, sepiolita, diatomita, baritina, escayola, piedra de alumbre, graffito, fluorite, roca fosfática, piedra flotante, etc.
Caracteristicas:
Alta eficiencia. 2. Los cambios con largo tiempo de uso. 3. Con alto grado de seguridad y confiabilidad. 4. El producto final. 5. Proteger el medio ambiente.
La serie de HGM de molino para polvo (de tres rodillos de velocidad media) incluye la trituradora de martillo, elevador, silo, alimentador vibrador, molino principal, separador, colector, ventilador, pulso de colector de polvo, silenciador.
Institución de trabajo
El motor del molino principal a través el reductor conduce el eje principal y hace rotación, la marca a través del eje conduce unos anillos de rodillos que desplazan y giran en la molienda la pista del anillo.
El material grande a través de la trituradora de martillo, tritura en partes peque?as y a través del elevador entra el silo. El alimentador vibrador transporta los materiales en el medio del plato rotacional, el material trabaja con la función de la fuerza centrífuga y dispersa a la circunferencia y entra a la molienda de anillo de rodamiento interno y hace el estampado. El taller de laminación, muele por el anillo del molino. El material a través de “smash” del primer piso entra el segundo y tercer piso, baja la función del ventilador y hace que el aire exterior entre al molino y a través del “smash” del tercer piso, los polvos entran el analizador.
La rotación de turbina del analizador hace que los polvos gruesos regresen y se muelan otra vez, los polvos finos a través del analizador entran al colector y salen por la válvula de descarga de abajo ya terminados y los aires con pocos polvos salen por el pulso del colector de polvo.
Especificaciones de la Molino para Polvo (de tres rodillos de velocidad media)
| Modelo | HGM80 | HGM100 |
| Cantidad de rodillos | 21 | 27 |
| Diámetro de anillo(mm) | Φ800 | Φ1000 |
| Cantidad de anillo | 1×3 | 1×3 |
| Velocidad de motor principal(mm) |
180-250 | 150-200 |
| Máx. tama?o de alimentación (mm) | 10 | 10 |
| Tama?o final(mesh) | 47-5/325-2500 | 47-5/325-2500 |
| Capacidad (kg/h) | 4500-400 | 6500-900 |
| Dimensión global (m) | 13.5×4×6.5 | 18×4.5×8.6 |
| nombre | artículo | unidad | Datos de especificación y técnico | |
| HGM80 | HGM100 | |||
| motor de Cuadro principal | Modelo | Y2-250M-4 | Y2-315L1-6 | |
| potencia | kW | 55 | 110 | |
| motor de Separador | Modelo | Y2-180M-4 | Y2-225S-4 | |
| potencia | kW | 18.5 | 37 | |
| Motor de ascensor | Modelo | Y100L-4 | Y110L-4 | |
| potencia | kW | 3 | 3 | |
| Motor de soplador | Modelo | Y2-255M-2 | Y2-280S-2 | |
| potencia | kW | 45 | 75 | |
| Motor de trituradora | Modelo | PC400x300 | PC600x400 | |
| potencia | kW | 11 | 18.5 | |
| Motor de Alimentador vibratorio | Modelo | GZ1F | GZ1F | |
| potencia | kW | 0.06 | 0.06 | |
| Motor de válvula de descarga | Modelo | Y80M2-4 | Y80M2-4 | |
| potencia | kW | 0.75 | 0.75 | |
| Impulso filtro de mangas | Modelo | DMC120 | DMC184 | |
| potencia | 7.5 | |||
